CİDONGDAtəmin edirİkiqat kürə rezin genişləndirici birləşməetibarlı vibrasiya izolyasiyası, hərəkət kompensasiyası və əlaqə çevikliyi tələb edən sənaye boru kəmərləri sistemləri üçün. İki kürəli rezin gövdə, gücləndirilmiş parça təbəqələri və paslanmayan poladdan qoruyucu mühafizə ilə dizayn edilmiş bu çevik komponent nasoslar, kompressorlar, su sistemləri, hava, yağ, yüngül kimyəvi maddələr və digər sənaye mayeləri ilə bağlı tələbkar boru kəmərləri tətbiqləri üçün uyğundur.
İki kürəli genişləndirici birləşmə boru kəmərinin hərəkətini udmaq və birləşdirilmiş avadanlıqdan boru sisteminə ötürülən vibrasiya və gərginliyi azaltmağa kömək etmək üçün nəzərdə tutulmuşdur. Tək kürəli strukturla müqayisədə onun iki kürə həndəsəsi əlavə elastiklik və hərəkətin udulmasını təmin edir. JIDONGDA EPDM, NBR və Neopren kimi materiallardan istifadə edərək, çox qatlı parça möhkəmləndirilməsi və xarici paslanmayan polad mesh təbəqəsi ilə gücləndirilmiş rezin genişləndirici birləşmələr təklif edir. Dizayndan asılı olaraq, mövcud spesifikasiyalar DN32–DN600, PN10/PN16/PN25 təzyiq siniflərini və -20°C ilə +120°C arasında olan temperatur diapazonlarını əhatə edə bilər, daha yüksək temperaturlar üçün xüsusi birləşmələr mövcuddur.
Mündəricat
- İkiqat kürə rezin genişləndirici birləşmə nədir?
- Sənaye Boru Sistemlərində Niyə Əhəmiyyətlidir?
- Birgə necə qurulur?
- Əsas Performans Üstünlükləri Nələrdir?
- Alıcılar hansı texniki xüsusiyyətləri yoxlamalıdırlar?
- Harada istifadə edilə bilər?
- Alıcılar Doğru Modeli Necə Seçməlidirlər?
- Quraşdırma zamanı nələrə diqqət yetirilməlidir?
- Tez-tez verilən suallar
- Necə Fərdi Həll tələb edə bilərsiniz?

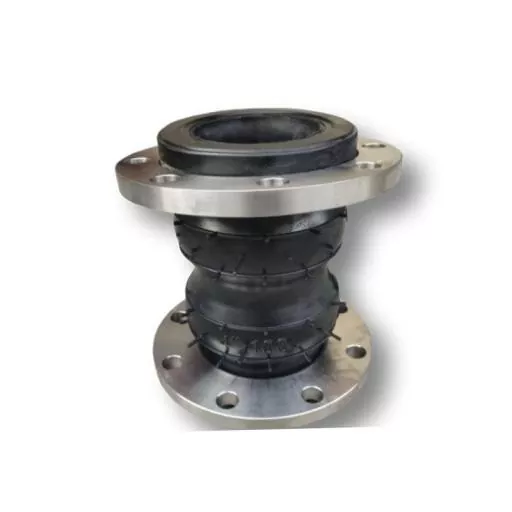

İkiqat kürə rezin genişləndirici birləşmə nədir?
İkiqat kürə rezin genişləndirici birləşmə, iki sferik rezin hissədən ibarət çevik boru kəməri birləşmə komponentidir. Onun əsas məqsədi hərəkəti təmin etmək və avadanlıq və birləşdirilmiş boru kəmərləri arasında vibrasiya ötürülməsini azaltmaqdır.
Sərt boru birləşmələrindən fərqli olaraq, çevik rezin quruluş eksenel, yanal və açısal hərəkətə cavab verə bilər. Bu, vibrasiya və təzyiq dalğalanmalarının boru kəmərlərində əlavə gərginlik yarada biləcəyi fırlanan və ya geri dönən avadanlıqların ətrafında birləşməni xüsusilə faydalı edir.
İki kürəli konfiqurasiya, boru sistemi adi tək kürəli birləşdiricidən daha çox çeviklik və vibrasiya udma tələb etdikdə xüsusilə faydalıdır. Sferik həndəsə bütün hərəkəti sərt bir əlaqə nöqtəsində cəmləməkdənsə, çevik rezin gövdə vasitəsilə hərəkəti paylayır.
Rezin genişləndirici birləşmələri müqayisə edən alıcılar üçün ikiqat kürə dizaynı iş təzyiqi, temperatur, mühit, hərəkət tələbləri, flanş konfiqurasiyası və quraşdırma şərtlərinə görə qiymətləndirilməlidir.
Sənaye Boru Sistemlərində Niyə Əhəmiyyətlidir?
Sənaye boru kəmərləri nadir hallarda tamamilə statik şəraitə məruz qalır. Nasoslar işə salınır və dayanır, kompressorlar mexaniki vibrasiya yaradır, mayelər təzyiq dəyişikliyi yaradır və temperatur dəyişiklikləri bağlı komponentlərin genişlənməsinə və ya büzülməsinə səbəb olur.
Adekvat çeviklik olmadan bu dinamik qüvvələr birbaşa borulara, flanşlara, klapanlara, nasoslara və digər avadanlıqlara ötürülə bilər. Zamanla təkrar yükləmə yorğunluğa, əlaqə gərginliyinə, sızmaya və ya komponentin vaxtından əvvəl aşınmasına səbəb ola bilər.
Çevik genişləndirici birləşmə bu təsirləri təcrid etməyə kömək edir. Onun rezin gövdəsi sərt boru kəmərləri bölmələri arasında idarə olunan hərəkət zonasını təmin edir, möhkəmləndirici təbəqələr isə əməliyyat yükləri altında strukturu dəstəkləyir.
- Avadanlıqdan yaranan vibrasiyanı udur.
- Boru kəmərinin hərəkətini kompensasiya edir.
- Əlaqələr ətrafında stress konsentrasiyasını azaltmağa kömək edir.
- Termal hərəkət və quraşdırma toleranslarına uyğundur.
- Dinamik boru sistemlərinin daha stabil işləməsini dəstəkləyir.
- Qoşulmuş avadanlıqları həddindən artıq vibrasiya ötürülməsindən qorumağa kömək edir.
Birgə necə qurulur?
Çevik genişləndirici birləşmənin performansı çox dərəcədə onun həndəsəsindən, rezin birləşməsindən, möhkəmləndirici strukturdan və əlaqə dizaynından asılıdır. Tipik gücləndirilmiş ikiqat kürə konfiqurasiyası bir neçə funksional təbəqəni birləşdirir.
İkiqat Kürəcikli Rezin Korpus
İki kürəli həndəsə müxtəlif istiqamətlərdə hərəkəti idarə etməyə qadir olan çevik iş bölməsi yaradır. Əyri struktur həm də tamamilə sərt bir əlaqəyə güvənmədən deformasiyaya imkan verir.
Çox qatlı parça möhkəmləndirilməsi
Təzyiq müqavimətini və yorğunluğa davamlılığı yaxşılaşdırmaq üçün rezin gövdəyə parça möhkəmləndirilməsi daxil edilmişdir. Möhkəmləndirici struktur tələb olunan təzyiq sinfinə və tətbiq şərtlərinə görə seçilir.
Paslanmayan Polad Mesh Qoruma
Xarici paslanmayan polad mesh təbəqəsi əlavə mexaniki qorunma və struktur dəstəyi təmin edə bilər. Genişləndirici birləşmənin dinamik yüklərə və təkrarlanan vibrasiyaya məruz qaldığı mühitlərdə xüsusilə qiymətlidir.
Flanşlı Bağlantı
Flanşlı uçlar çevik birləşməni mövcud boru kəmərlərinə birləşdirmək üçün praktik bir üsul təmin edir. Düzgün flanş ölçüləri, bolt nümunələri, conta seçimi və hizalanması sızdırmazlıq performansını qorumaq üçün vacibdir.
Əsas Performans Üstünlükləri Nələrdir?
İki kürəli rezin genişləndirici birləşmənin dəyəri boru kəmərinin sadə elastikliyindən kənara çıxır. Onun tikintisi sənaye boru sistemlərində rast gəlinən bir neçə ümumi problemi həll edir.
| Performans Xüsusiyyəti | Mühəndislik faydası | Tipik Tələb |
|---|---|---|
| İkiqat kürə həndəsəsi | Artan elastiklik və hərəkətin udulmasını təmin edir | Dinamik boru sistemləri |
| Parça möhkəmləndirilməsi | Təzyiq müqavimətini və yorğunluğa davamlılığı artırır | Təzyiqli boru kəmərləri |
| Paslanmayan polad mesh | Əlavə mexaniki qorunma təmin edir | Yüksək vibrasiyalı mühitlər |
| Rezin elastiklik | Vibrasiya ötürülməsini azaldır | Nasoslar və kompressorlar |
| Flanşlı əlaqə | Sabit quraşdırma və sızdırmazlığı dəstəkləyir | Sənaye boru şəbəkələri |
| Xüsusi kauçuk birləşmələri | Müxtəlif mühitlərə və temperaturlara uyğunlaşmağa imkan verir | Xüsusi tətbiqlər |
Bu xüsusiyyətlər məhsulu adi sərt birləşdiricinin kifayət qədər elastiklik və ya vibrasiya izolyasiyasını təmin edə bilməyəcəyi tətbiqlər üçün uyğun edir.
Alıcılar hansı texniki xüsusiyyətləri yoxlamalıdırlar?
Çevik birləşmənin seçilməsi borunun nominal diametrini seçməkdənsə, faktiki iş şəraitindən başlamalıdır. Aşağıdakı spesifikasiyalar ikiqat kürə dizaynını qiymətləndirərkən xüsusilə vacibdir.
| Spesifikasiya | Mövcud / Tipik Aralıq |
|---|---|
| Struktur | İkiqat kürə rezin gövdə + parça armatur + paslanmayan polad mesh |
| Rezin materiallar | EPDM, NBR, Neopren, xüsusi birləşmələr |
| Möhkəmləndirmə | Çox qatlı parça və paslanmayan polad məftil hörgü |
| İş təzyiqi | Quruluşdan asılı olaraq PN10 / PN16 / PN25 |
| Temperatur Aralığı | -20°C ilə +120°C; +150°C-ə qədər olan xüsusi birləşmələr |
| Hərəkət | Eksenel, yanal və açısal kompensasiya |
| Nominal Ölçü | DN32-DN600; daha böyük ölçülər fərdiləşdirmə ilə mövcuddur |
| Əlaqə | Flanşlı və ya xüsusi dizaynlı fitinqlər |
| Uyğun Media | Su, hava, yağ, yüngül kimyəvi maddələr və sənaye mayeləri |
Həqiqi seçim həmişə tam sistem dizaynına əsaslanmalıdır. Təzyiq, temperatur, mayenin tərkibi, hərəkət amplitudası, flanş ölçüləri və quraşdırma mühiti istehsaldan əvvəl təsdiqlənməlidir.
Harada istifadə edilə bilər?
İki kürəli çevik əlaqə xüsusilə vibrasiya, hərəkət və ya mexaniki gərginliyin tamamilə aradan qaldırıla bilmədiyi boru sistemlərinə aiddir.
Nasos və Kompressor Sistemləri
Nasoslar və kompressorlar mexaniki vibrasiyanın ümumi mənbələridir. Avadanlıq yaxınlığında çevik birləşmənin quraşdırılması vibrasiyanın bağlı boru kəmərinə ötürülməsini məhdudlaşdırmağa kömək edə bilər.
Su və Maye Boruları
Suyun təmizlənməsi, sənaye su sirkulyasiyası və ümumi maye nəqli sistemləri çevik əlaqələri qoruyarkən hərəkəti təmin etmək üçün rezin genişləndirici birləşmələrdən istifadə edə bilər.
Sənaye Proses Xətləri
Uyğun yağları, havanı, yüngül kimyəvi maddələri və digər sənaye mayelərini daşıyan sistemlər tələb olunan mühit müqavimətinə uyğun olaraq müxtəlif rezin birləşmələrdən istifadə edə bilər.
Kompleks Boru Kəməri Planları
Çoxsaylı boru bölmələri, avadanlıq birləşmələri və struktur dözümlülüklər hizalanma problemləri yaratdıqda, düzgün seçilmiş çevik birləşmə əlavə hərəkət qabiliyyəti təmin edə bilər.
Alıcılar Doğru Modeli Necə Seçməlidirlər?
Satınalma qrupları kotirovka sorğusu zamanı ətraflı əməliyyat məlumatı təqdim etməlidirlər. Bu, istehsalçıya rezin qarışığı, möhkəmləndirmə, ölçü, təzyiq dərəcəsi və əlaqə konfiqurasiyasını faktiki tətbiqə uyğunlaşdırmağa imkan verir.
- Borunun diametrini təsdiqləyin:Tələb olunan DN və ya nominal boru ölçüsünü müəyyən edin.
- Əməliyyat təzyiqini yoxlayın:Normal və keçici iş şəraiti üçün uyğun bir təzyiq sinfi seçin.
- Əməliyyat temperaturunu müəyyənləşdirin:Həm normal temperaturu, həm də potensial pik temperaturu nəzərə alın.
- Ortanı təyin edin:Su, yağ, hava, kimyəvi maddələr və digər mayelər müxtəlif rezin birləşmələri tələb edə bilər.
- Hərəkəti ölçün:Gözlənilən eksenel, yanal və açısal hərəkəti müəyyənləşdirin.
- Flanş ölçülərini təsdiqləyin:Bolt-deşik nümunələri və əlaqə ölçüləri boru kəmərinə uyğun olmalıdır.
- Quraşdırma mühitini nəzərdən keçirin:Xarici məruz qalma, vibrasiya intensivliyi və ətrafdakı avadanlıq son konfiqurasiyaya təsir göstərə bilər.
Bu detalların erkən təmin edilməsi spesifikasiya xətalarını azalda və OEM fərdiləşdirməsini daha səmərəli edə bilər.
Quraşdırma zamanı nələrə diqqət yetirilməlidir?
Hətta düzgün dizayn edilmiş genişləndirici birləşmə düzgün quraşdırma tələb edir. Çevik gövdə düzgün boru dəstəyi və ya hizalanmasının əvəzedicisi kimi qəbul edilməməlidir.
- Boltları bərkitmədən əvvəl flanşın hizalanmasını yoxlayın.
- Uyğun contalar və düzgün təyin edilmiş bərkidicilərdən istifadə edin.
- Quraşdırma zamanı həddindən artıq dartılmadan, sıxılmadan və ya burulmadan çəkinin.
- Bitişik boru kəmərlərinin düzgün dəstəkləndiyinə əmin olun.
- Kəskin əşyaların və ya xarici komponentlərin rezin gövdəyə zərər verməsinin qarşısını alın.
- Əməliyyat hərəkətinin nəzərdə tutulmuş kompensasiya diapazonunda qaldığını yoxlayın.
- Görünən aşınma, çatlama, deformasiya və ya əlaqə problemləri üçün vaxtaşırı birləşməni yoxlayın.
Düzgün quraşdırma birləşmənin nəzərdə tutulmuş dizayna uyğun işləməsinə kömək edir və çevik elementə lazımsız mexaniki yükü azalda bilər.
Tez-tez verilən suallar
1. İkiqat kürə rezin genişləndirici birləşmənin əsas üstünlüyü nədir?
Əsas funksional üstünlüyü onun ikiqat kürəli çevik struktur vasitəsilə artan hərəkət udma və vibrasiya izolyasiyasını təmin etmək qabiliyyətidir.
2. Rezin gövdə üçün hansı materiallar mövcuddur?
Ümumi material seçimlərinə EPDM, NBR və Neopren daxildir. Fərdi rezin birləşmələri, həmçinin iş mühiti və ya temperatur xüsusi bir formula tələb etdikdə nəzərə alına bilər.
3. Hansı təzyiq göstəriciləri mövcuddur?
Quruluş və tətbiq tələblərindən asılı olaraq konfiqurasiyalar PN10, PN16 və ya PN25 işçi təzyiq sinifləri üçün hazırlana bilər.
4. Hansı ölçülər fərdiləşdirilə bilər?
İstinad edilən məhsul çeşidi DN32-dən DN600-ə qədər əhatə edir, layihə tələblərinə və mühəndislik spesifikasiyalarına uyğun olaraq daha böyük ölçülər nəzərdən keçirilə bilər.
5. Nasos və kompressorların yanında istifadə etmək olarmı?
Bəli. Nasoslar və kompressorlar tipik quraşdırma yerləridir, çünki bu maşınlar birləşdirilmiş boru kəmərlərindən təcrid edilməli olan vibrasiya və dinamik yüklər yarada bilər.
6. Bağlantı növü fərdiləşdirilə bilərmi?
Bəli. Flanşlı birləşmələr mövcuddur və boru kəmərinin konfiqurasiyasına və layihə tələblərinə uyğun olaraq xüsusi dizaynlı fitinqlər hazırlana bilər.
Necə Fərdi Həll tələb edə bilərsiniz?
Sənaye alıcıları üçün düzgün çevik birləşmənin seçilməsi məhsulun spesifikasiyası və sistem mühəndisliyinin birləşməsidir. JIDONGDA müxtəlif diametrləri, rezin birləşmələri, möhkəmləndirici strukturları, təzyiq tələblərini və əlaqə konfiqurasiyalarını əhatə edən fərdiləşdirilmiş rezin genişləndirici birləşmə həlləri təqdim edir. Kotirovka tələb edərkən, mümkün olduqda boru ölçüsünü, iş təzyiqini, temperaturu, mühiti, hərəkət tələblərini, flanş ölçülərini və tətbiq mühitini təmin edin. Bu detallar istehsalçıya müvafiq konfiqurasiyanı daha dəqiq qiymətləndirməyə imkan verir.
Əgər siz nasos, kompressor, su kəməri, sənaye proses sistemi və ya digər tələbkar tətbiq üçün etibarlı çevik əlaqə axtarırsınızsa,bizimlə əlaqə saxlayınəməliyyat şərtlərinizi, fərdiləşdirmə tələblərini, texniki spesifikasiyalar və toplu sifariş ehtiyaclarınızı JIDONGDA ilə müzakirə etmək.
