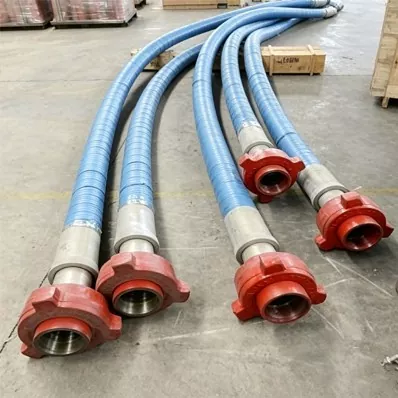

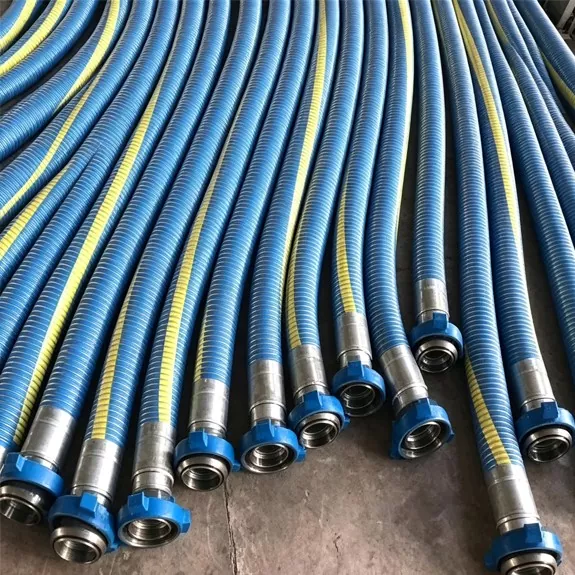

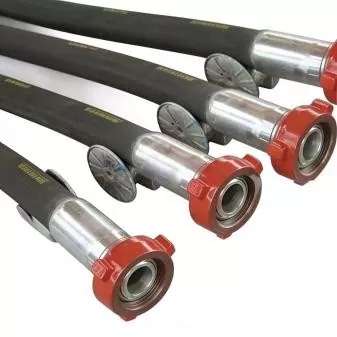

Böyük Diametrli Neft Mədəni Qazma Palçığı Şlanqı

JIDONGDA Böyük Diametrli Neft Mədəni Qazma Palçığı Şlanqı yüksək təzyiq dalğaları, palçıqdan qaynaqlanan eroziya və mexaniki gərginlik nəticəsində yaranan şlanqların nasazlıqlarını effektiv şəkildə aradan qaldıraraq, neft yatağının qazılmasının tələbkar şərtləri üçün hazırlanmışdır. Yüksək qum tərkibli palçıqla işləmək üçün nəzərdə tutulmuş optimallaşdırılmış daxili astar aşınmanı və hidravlik müqaviməti əhəmiyyətli dərəcədə azaldır. Çox qatlı kompozit konstruksiya palçıq nasosları tərəfindən yaranan qəfil təzyiq artımlarını udur, xarici örtük isə neftə, hava şəraitinə və aşınmaya qarşı müqavimət göstərir, müxtəlif mühitlərdə, o cümlədən quruda olan yataqlarda və dənizdə qazma platformalarında etibarlı performansı təmin edir.

Məhsulun tikintisi

1. Daxili təbəqə: Yağa və aşınmaya davamlı sintetik kauçuk; material seçimlərinə NBR, NR və ya EPDM daxildir.

2. Möhkəmləndirici təbəqə: Yüksək sıxlıqlı sintetik lif kordonu ilə birləşdirilmiş çox qatlı yüksək möhkəm polad məftil sarğı; yüksək gərginlik və sıxılma müqavimətini təmin edir.

3. Struktur təbəqə (təzyiq daşıyan): Polad məftilli spiral çərçivə düzləşmənin qarşısını alır və mənfi təzyiq altında deformasiyanı aradan qaldırır.

4. Xarici qoruyucu təbəqə: Aşınmaya və UV şüalarına davamlı rezin örtük; sərt açıq iş şəraiti üçün uyğundur.

5. Son birləşmələr: API standartı polad flanşlar və ya sıxac birləşmələri; xüsusi konfiqurasiyalar mövcuddur.

Əsas Əməliyyat Xüsusiyyətləri

Bütün JIDONGDA Böyük Diametrli Neft Mədəni Qazma Şlanqları etibarlılığını və təhlükəsizliyini təsdiqləyən faktiki xidməti simulyasiya edən şəraitdə sınaqdan keçmişdir:

1. Partlayış təzyiqi: Çatlama və ya struktur nasazlığı olmadan iş təzyiqini 3,5-4 dəfə üstələyir.

2. İmpuls yük müqaviməti: Struktur zədələnmədən 50.000-dən çox impuls təzyiq dövrünə tab gətirir.

3. Aşınma müqaviməti: Qazma mayesi axını altında aşınma dərəcəsi standart rezin şlanqlarla müqayisədə 40% aşağıdır.

4. Temperatur diapazonu: -30°C-dən +120°C-ə qədər olan temperaturlarda sabit davamlı əməliyyat.

5. Deformasiya müqaviməti: Böyük diametrli modellər (DN200 və yuxarı) axın en kəsiyinin bütövlüyünü qoruyur və mayenin sabit daşınmasını təmin edir.

Praktik tətbiq nümunəsi

Layihənin təsviri: Cənub-Şərqi Asiyada dəniz qazma platforması üçün qazma mayesinin bərpası sistemi. Əməliyyat şəraiti 42 MPa-a qədər pik tsiklik təzyiqlər, yüksək qum və qazma şlamları olan mayenin vurulması, dəniz qabarması səbəbindən platformanın hərəkəti və duz spreyinə məruz qalmağı əhatə edirdi. Əvvəllər istifadə edilmiş standart şlanqlar köhnəlməsi və möhürlərin bütövlüyünün itirilməsi səbəbindən təxminən 45 gündən sonra sıradan çıxdı, nəticədə tez-tez dəyişdirmə və avadanlıqların dayanması ilə bağlı yüksək xərclər yarandı.

İstismar nəticələri: JIDONGDA şlanqlarına (DN250 diametr) keçdikdən sonra aşınmaya davamlı daxili təbəqə və düzləşmənin qarşısını alan spiral dizayn sayəsində tək qurğunun xidmət müddəti 130 günü (əvəzetmə tezliyində 60% azalma) keçdi. Çevik konstruksiya platformanın hərəkətinə şərait yaradır və boru kəmərinin qopması riskini aradan qaldırır. Şlanqlar dəniz duzunun spreyinə və ultrabənövşəyi radiasiyaya davamlıdır; API standartına uyğun tez qoşulan muftalarla birlikdə bu, texniki xidmətin dayandırılması vaxtını 38% azaltmağa imkan verdi və layihənin ümumi əməliyyat xərclərini əhəmiyyətli dərəcədə aşağı saldı.

Tətbiqlər

1. Neft mədənlərində ilkin qazma məhlulunun dövriyyə sistemləri

2. Palçıq nasoslarından yüksək təzyiqli axıdma xətləri

3. Sementləmə və hidravlik qırılma (fracking) əməliyyatları üçün köməkçi xətlər

4. Dənizdə qazma platformaları üçün qazma məhlulunun bərpası sistemləri

5. Yüksək qum və qazma şlamları ilə bərk-maye qarışıqların daşınması

6. Qazma mayesinin emal qurğuları üçün köməkçi avadanlıqlar

Əsas Məhsul Üstünlükləri

1. Zərbəyə davamlı və partlamaya davamlı dizayn: kompozit konstruktiv çərçivə qəfil təzyiq artımlarını udur və qırılma riskini aradan qaldırır.

2. Yüksək aşınma müqaviməti və davamlılıq: xüsusi dizayn edilmiş daxili kanal abraziv qum yüklü axınına tab gətirərək xidmət müddətini əhəmiyyətli dərəcədə uzadır.

3. Böyük diametrli tətbiqlərdə sabit daşıma: böyük diametrli modellər minimum deformasiya və yüksək axın qabiliyyətini təmin edərək, ardıcıl nasosun səmərəliliyini təmin edir.

4. Çox yönlülük: su əsaslı və yağ əsaslı mayelərlə, həmçinin yüksək sıxlıqlı qarışıq mayelərlə istifadə üçün uyğundur.

5. Modulluq və quraşdırma asanlığı: müxtəlif standart əlaqə növləri ilə uyğun gəlir və xüsusi əlaqə konfiqurasiyalarına imkan verir.

6. Aşağı texniki xidmət xərcləri: möhkəm tikinti və aşağı nasazlıq dərəcəsi dayanma müddətini və avadanlığın dəyişdirilməsi ehtiyacını azaldır.

Fərdiləşdirmə Xidmətləri

1. Flanş standartları: API, ANSI, DIN, GB və digər beynəlxalq standartlar.

2. Xüsusi bitirmə: rəng seçimi (qara, qırmızı, sarı və s.) və müştəri loqosu tətbiqi.

3. Möhkəmləndirici dizayn: polad məftilli spiral sarğı, polad tel örgüsü və ya birləşdirilmiş möhkəmləndirmə variantları.

4. Temperatur dərəcəsi: istilik müqavimət sinfinin seçimi (120°C, 150°C, 180°C).

5. Funksional xüsusiyyətlər: təhlükəli ərazilərdə işləmək üçün uyğun olan antistatik dizayn (ATEX uyğunluğu).

Tez-tez verilən suallar

S1: JIDONGDA Böyük Diametrli Neft Mədəni Qazma Palçığı Şlanqı həm su əsaslı, həm də neft əsaslı qazma məhlullarına uyğundurmu?

A1: Bəli. Məhsul su əsaslı və ya yağ əsaslı mayelərlə istifadə üçün hazırlanmış müxtəlif daxili boru variantları ilə (təbii kauçuk [NR] və ya dəyişdirilmiş nitril rezin [NBR]) mövcuddur. Bu materiallar yağın təsirinə təsirli şəkildə müqavimət göstərir və şlanqların şişməsinin qarşısını alır, maye növlərini dəyişdirərkən şlanqların tez-tez dəyişdirilməsi ehtiyacını aradan qaldırır və yüksək universallığı təmin edir.

S2: Məhsul yüksək təzyiqli qazma əməliyyatları üçün partlayış təzyiqi təhlükəsizliyi standartlarına cavab verirmi?

A2: Bəli, bütün tətbiq olunan standartlara tam uyğundur. Standart məhsullar üçün partlama təzyiqi API sənayesinin tələblərini üstələyən iş təzyiqindən 3,5-4 dəfə çoxdur. Dərin quyuların qazılması və ultra yüksək təzyiqli hidravlik sındırma (fracking) əməliyyatları üçün təhlükəsizlik amilini artırmaq və qəfil təzyiq sıçrayışları nəticəsində yaranan şlanqın qopması riskini aradan qaldırmaq üçün gücləndirilmiş dizaynlar mövcuddur.

3-cü sual: Partlayışa davamlı spesifikasiyalar tələb edən dəniz qazma platformaları üçün antistatik versiya sifariş edilə bilərmi?

A3: Bəli, belə bir sifariş mümkündür. Antistatik versiya davamlı keçirici yol yaratmaq üçün keçirici materiallardan istifadə edir; bu, yüksək sürətli qazma məhlulu axını nəticəsində yaranan statik elektrik enerjisinin dağılmasını təmin edir, təhlükəli ərazilər üçün ATEX tələblərinə tam uyğunluğuna zəmanət verir və şlanqın həm dənizdə, həm də partlayışdan qorunma tələb olunan quru sahələrində istifadə edilməsinə imkan verir.
