Oluklu metal genişləndirici birləşmə yüksək temperaturlu boru sistemlərinin etibarlılığını necə artıra bilər

Məqalənin xülasəsi: A büzməli metal genişləndirici birləşməistilik genişlənməsinə, vibrasiyaya, təzyiq dəyişmələrinə və mexaniki hərəkətə məruz qalan sənaye boru kəmərləri üçün idarə olunan çeviklik təmin edir. Oluklu paslanmayan polad körük strukturundan istifadə etməklə o, ox, yanal və açısal yerdəyişməni kompensasiya edə bilər, eyni zamanda qaynaq tikişinin yorğunluğunu, flanş sızmasını və gərginliklə bağlı deformasiyanı azaltmağa kömək edir. Bu təlimat onun iş prinsipini, əsas spesifikasiyalarını, material seçimlərini, tətbiqləri, seçim amillərini və tələbkar boru kəməri sistemləri üçün üstünlükləri izah edir.

Mündəricat

1. Oluklu metal genişləndirici birləşmə nədir?
2. Sənaye boru kəmərlərində necə işləyir?
3. Əsas Texniki Spesifikasiyalar Hansılardır?
4. Əsas Faydaları Nələrdir?
5. Ümumiyyətlə Harada İstifadə Edilir?
6. Doğru Məhsulu Necə Seçməlisiniz?
7. Tez-tez verilən suallar
8. Son Düşüncələr

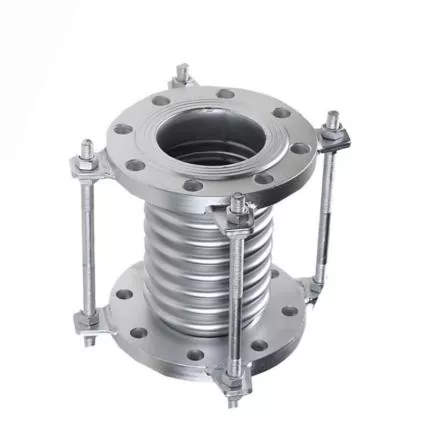

Oluklu metal genişləndirici birləşmə nədir?

CİDONGDAtəchizat aOluklu metal genişləndirici birləşməstruktur sabitliyini itirmədən sənaye boru kəmərlərinə idarə olunan çeviklik vermək üçün nəzərdə tutulmuşdur. Onun büzməli körük konstruksiyası boru kəmərinə temperaturun dəyişməsi, avadanlığın vibrasiyası, təzyiqin dəyişməsi və mexaniki gərginlik nəticəsində yaranan hərəkəti təmin etməyə imkan verir.

Sərt boru hissəsindən fərqli olaraq, genişləndirici birləşmə boru sistemində qəsdən çevik bir sahə yaradır. Boru kəməri qızdırıldıqda və ya soyuduqda onun uzunluğu və mövqeyi dəyişə bilər. Bu hərəkətlər məhdudlaşdırılırsa, qaynaqlar, flanşlar, klapanlar, nasoslar və birləşdirilmiş avadanlıq ətrafında həddindən artıq gərginlik toplana bilər. Düzgün işlənmiş metal genişləndirici birləşmə bu hərəkətləri zərərli yüklərə çevrilməzdən əvvəl udmağa kömək edir.

Sənaye metal genişləndirici birləşmələri qiymətləndirən alıcılar üçün körük materialı, hərəkət tələbləri, təzyiq dərəcəsi, temperatur diapazonu, əlaqə üsulu və quraşdırma mühiti birlikdə nəzərə alınmalıdır.

Sənaye boru kəmərlərində necə işləyir?

İş prinsipi büzməli metal körüklərin idarə olunan elastik deformasiyasına əsaslanır. Çoxsaylı qıvrımlar birləşdirilmiş boru kəməri hərəkət edərkən körüklərin əyilməsinə imkan verir, metal konstruksiya isə təzyiq sərhədini saxlayır.

Termal Genişlənmə Kompensasiyası

Yüksək temperaturlu boru kəmərləri proses temperaturu yüksəldikcə genişlənir və aşağı düşdükcə daralır. Buxar, qazan, kimyəvi, yağ və istilik-maye sistemlərində təkrarlanan temperatur dövrləri əhəmiyyətli hərəkət yarada bilər. Oluklu körüklər bu yerdəyişməni udur və sərt boru hissələrinə ötürülən gərginliyi azaldır.

Mexanik və Vibrasiya Kompensasiyası

Nasoslar, kompressorlar, ventilyatorlar, turbinlər və fırlanan maşınlar kimi sənaye avadanlıqları birləşdirilmiş boru kəmərlərinə vibrasiya verə bilər. Uyğun dizayn edilmiş genişləndirici birləşmə idarə olunan hərəkəti təmin edə bilər və vibrasiyanın sərt boru birləşmələri vasitəsilə birbaşa ötürülməsinin qarşısını almağa kömək edir.

Çoxistiqamətli Hərəkət

Sistemin dizaynından asılı olaraq, metal genişləndirici birləşmələr üç əsas hərəkət kateqoriyasını kompensasiya edə bilər:

• Eksenel hərəkət:boru oxu boyunca sıxılma və ya uzadılması.
• Yanal hərəkət:birləşdirilmiş boru hissələrinin yana doğru yerdəyişməsi.
• Bucaq hərəkəti:bağlı boru bölmələri arasında fırlanma hərəkəti.

Əsas Texniki Spesifikasiyalar Hansılardır?

Genişləndirici birləşmənin seçilməsi sadəcə nominal boru ölçüsünü seçməklə deyil, faktiki iş şəraitindən başlamalıdır. JIDONGDA-nın məhsul məlumatları sənaye tətbiqləri üçün müxtəlif material və əlaqə konfiqurasiyaları olan paslanmayan polad körükləri əhatə edir.

Hər bir layihə üçün faktiki təzyiq, temperatur, hərəkət, dövr tezliyi və yorğunluq tələbləri təsdiq edilməlidir. Standart konfiqurasiyalar quraşdırma şərtlərinə cavab vermədikdə xüsusi dizaynlar nəzərdən keçirilə bilər.

Əsas Faydaları Nələrdir?

1. Yüksək Temperaturlarda Etibarlı Performans

Metal körüklər, temperaturun bir çox adi çevik komponentlərin praktiki işləmə diapazonunu aşdığı tətbiqlər üçün xüsusilə uyğundur. Material seçimindən və dizayndan asılı olaraq, paslanmayan polad konstruksiya tələb olunan istilik mühitlərini dəstəkləyə bilər.

2. Boru Kəmərinin Stressinin Azaldılması

İstilik hərəkəti sabit nöqtələrdə və avadanlıq birləşmələrində tədricən həddindən artıq yüklər yarada bilər. Nəzarət olunan elastikliyi təqdim etməklə, genişləndirici birləşmə hərəkəti yenidən bölüşdürməyə və kritik sahələrdə stress konsentrasiyasını azaltmağa kömək edir.

3. Vibrasiyaya daha yaxşı müqavimət

Maşın davamlı və ya aralıq vibrasiya yaratdıqda, çevik metal birləşmə avadanlıq və boru kəmərləri arasında hərəkəti təcrid etməyə kömək edə bilər. Bu, birləşmə düzgün seçildikdə və quraşdırıldıqda sistemin sabitliyinə kömək edə bilər.

4. Çevik Quraşdırma Seçimləri

Yivli, flanşlı və qaynaqlı konfiqurasiyalar genişləndirici birləşmələri müxtəlif boru kəməri arxitekturalarına inteqrasiya etməyə imkan verir. Kiçik diametrli yivli məhsullar kompakt avadanlıq birləşmələri ətrafında faydalı ola bilər, flanşlı və qaynaqlı dizaynlar isə daha böyük sənaye boru sistemlərinə uyğun ola bilər.

5. Uzunmüddətli dövri performans

Sənaye boru kəmərləri istismar müddəti ərzində minlərlə isitmə və soyutma dövrü keçirə bilər. Düzgün körük həndəsəsi, material seçimi, formalaşdırma keyfiyyəti və hərəkətə nəzarət buna görə də etibarlı yorğunluq performansına nail olmaq üçün vacibdir.

Ümumiyyətlə Harada İstifadə Edilir?

Büzməli metal genişləndirici birləşmə, sərt boru kəmərlərinin istilik yerdəyişməsi və ya mexaniki hərəkəti təmin etməli olduğu yerdə dəyərlidir. Tipik tətbiq sahələrinə aşağıdakılar daxildir:

• Neft-kimya emalı boru kəmərləri
• Elektrik istehsal edən stansiyalar
• Buxar və qazan sistemləri
• Yüksək temperaturlu HVAC sistemləri
• Sənaye soba avadanlığı
• Neft və qaz emalı müəssisələri
• Kimyəvi emal boru kəmərləri
• Dəniz mühəndisliyi sistemləri
• Mexanik avadanlıqların birləşmələri
• Yüksək temperaturlu mayelərin nəqli sistemləri

Məsələn, qazanı aşağı axın avadanlığı ilə birləşdirən buxar boru kəməri işə salınma zamanı əhəmiyyətli istilik genişlənməsinə səbəb ola bilər. Adekvat hərəkət kompensasiyası olmadan, bu genişlənmə boru dayaqlarına və avadanlıq uclarına əlavə yüklər yerləşdirə bilər. Düzgün işlənmiş körüklü genişləndirici birləşmə bu hərəkətin baş verə biləcəyi müəyyən bir sahə təmin edir.

Doğru Məhsulu Necə Seçməlisiniz?

Məhsul seçimi yalnız görünüş və ya nominal diametri deyil, mühəndislik məlumatlarına əsaslanmalıdır. Kotirovka tələb etməzdən əvvəl alıcılar aşağıdakı məlumatları hazırlamalıdırlar:

1. Borunun nominal diametri:Tələb olunan DN ölçüsünü və əlaqə ölçülərini müəyyən edin.
2. İşləmə temperaturu:Normal, minimum və maksimum temperaturları təyin edin.
3. Əməliyyat təzyiqi:Normal və maksimum iş təzyiqi daxildir.
4. Hərəkət tələbləri:Gözlənilən eksenel, yanal və ya bucaq hərəkətini müəyyənləşdirin.
5. Media:Sistemin buxar, su, neft, qaz, kimyəvi maddələr və ya başqa maye daşıyıb-daşımadığını müəyyənləşdirin.
6. Material tələbləri:Ətraf mühitə uyğun olaraq SS304, SS316, SS321 və ya başqa uyğun ərinti seçin.
7. Qoşulma üsulu:Yivli, flanşlı və ya qaynaqlı ucların tələb olunduğunu müəyyənləşdirin.
8. Quraşdırma şərtləri:Mövcud məkanı, boru dayaqlarını, bələdçiləri, lövbərləri və avadanlıq birləşmələrini nəzərdən keçirin.

Genişləndirici birləşməni ümumi çevik bağlayıcıdan ayırmaq da vacibdir. Genişləndirici birləşmələr xüsusi hərəkət və yorğunluq tələbləri əsasında tərtib edilir, buna görə də körük həndəsəsi və sistem məhdudiyyətləri boru kəmərlərinin tam dizaynının bir hissəsi kimi qiymətləndirilməlidir.

Tez-tez verilən suallar

S1: Oluklu metal genişləndirici birləşmənin əsas məqsədi nədir?

Onun əsas məqsədi sərt komponentlərə ötürülən gərginliyi azaltmaqla boru sistemlərində istilik genişlənməsini və idarə olunan mexaniki hərəkəti kompensasiya etməkdir.

S2: Buxar boru kəmərləri üçün metal genişləndirici birləşmələrdən istifadə edilə bilərmi?

Bəli. Paslanmayan polad körüklü genişləndirici birləşmələr adətən buxar və qazan boru kəmərlərində tətbiq edilir, bu şərtlə ki, seçilmiş material, təzyiq dərəcəsi, temperatur göstəricisi və hərəkət qabiliyyəti iş şəraitinə uyğun olsun.

Q3: Hansı materiallar daha çox istifadə olunur?

Ümumi seçimlərə SS304, SS316 və SS321 paslanmayan polad daxildir. Xüsusi hazırlanmış ərintilər, daha yüksək korroziyaya davamlılıq və ya xüsusi iş şəraiti tələb etdikdə də nəzərə alına bilər.

S4: Yivli genişləndirici birləşmələr kiçik boru kəmərləri üçün uyğundurmu?

Bəli. Yivli konfiqurasiyalar xüsusilə kiçik diametrli boru kəmərləri, avadanlıq birləşmələri və yerin məhdud olduğu qurğular üçün uyğundur.

S5: Eksenel, yanal və bucaq hərəkəti arasında fərq nədir?

Eksenel hərəkət boru oxu boyunca baş verir, yanal hərəkət yanlara doğru baş verir və bucaq hərəkəti birləşdirilmiş boru hissələri arasında fırlanmanı əhatə edir. Genişləndirici birləşməni seçməzdən əvvəl tələb olunan hərəkət növü müəyyən edilməlidir.

S6: Məhsul fərdiləşdirilə bilərmi?

Bəli. Layihə tələblərindən asılı olaraq, fərdiləşdirmə materialın dərəcəsini, ölçüsünü, təzyiq dərəcəsini, əlaqə konfiqurasiyasını və digər mühəndislik parametrlərini əhatə edə bilər.

Son Düşüncələr

Düzgün işlənmişOluklu metal genişləndirici birləşməsənaye boru kəmərlərinin istilik genişlənməsi, vibrasiya, mexaniki yerdəyişmə və yığılmış gərginlikdən qorunmasında mühüm rol oynaya bilər. Paslanmayan polad körüklər, çoxsaylı əlaqə variantları və konfiqurasiya edilə bilən mühəndislik parametrləri ilə enerji istehsalı, neft-kimya, kimyəvi emal, HVAC, dəniz və yüksək temperaturlu maye sistemlərində tələbkar tətbiqlərə uyğunlaşdırıla bilər. JIDONGDA layihəyə uyğun ölçü, material, təzyiq, temperatur, hərəkət və əlaqə tələblərinə əsaslanan fərdiləşdirilmiş metal genişləndirici birləşmə həllərini dəstəkləyir. Əgər siz yeni quraşdırma üçün genişləndirici birləşmə seçirsinizsə və ya mövcud komponenti əvəz edirsinizsə,bizimlə əlaqə saxlayıniş şəraitinizi müzakirə etmək və uyğun sənaye həllini tələb etmək.
