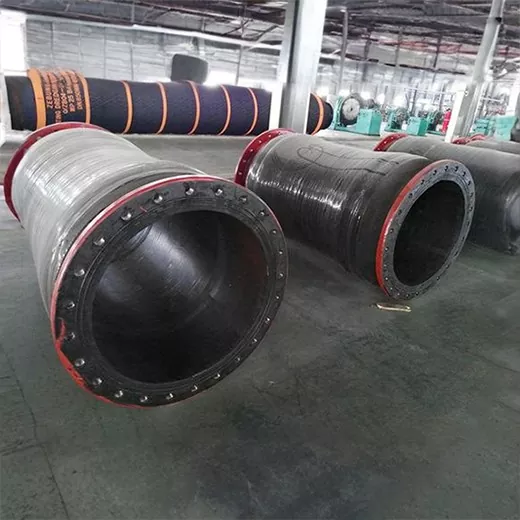

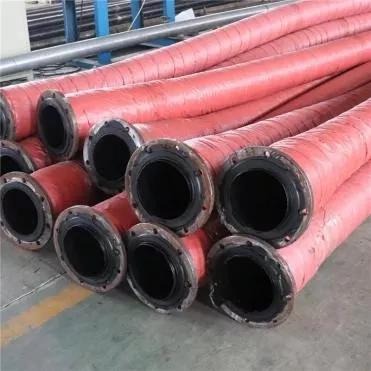

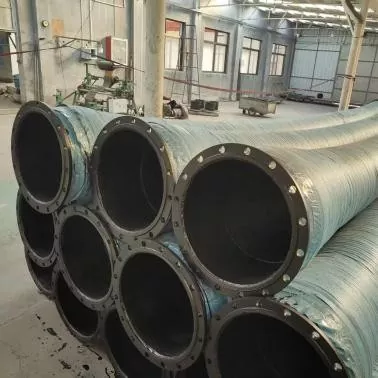

Böyük diametrli tullantılar üçün şlanq

JIDONGDA Böyük Diametrli Tailings Slurry Horse xüsusi olaraq mədənlərdə mürəkkəb uzun məsafəli, yüksək axınlı material daşınması üçün nəzərdə tutulmuşdur. Ənənəvi polad borularla müqayisədə, şlanq daha çevikdir, zərbəyə davamlıdır, boru kəmərinin vibrasiyasını əhəmiyyətli dərəcədə azaldır və yerində quraşdırmanı asanlaşdırır.

Tətbiq edilə bilən ssenarilərə mineral emalı zavodlarında məhlulun atılması, tullantıların bəndinin doldurulması, yeraltı şaxtanın doldurulması, dərinləşdirilmiş palçıq daşınması, liman mineral tozunun yüklənməsi və boşaldılması və müxtəlif sənaye bərk-maye qarışıqlarının daşınması daxildir. Yerli fabrikimizin fərdiləşdirilmiş istehsal imkanlarından istifadə edərək, biz bütün dünyada mədən şirkətləri və mühəndislik podratçıları üçün birdəfəlik boru kəməri həlləri təqdim edə bilərik.

Məhsulun strukturu və materialları

Böyük Diametrli Tullantı Şlamı Şlanqı: Hər bir təbəqə yüksək temperaturda inteqral şəkildə qəliblənmiş və vulkanizasiya edilmiş, təbəqələşmə riskini aradan qaldırır. O, müxtəlif nasos avadanlığı ilə uyğun gəlir və bir neçə bağlayıcı ilə gəlir:

1. Daxili kauçuk təbəqə: Aşınmaya davamlı təbii rezin / Yüksək aşınmaya davamlı sintetik kauçuk (NR/SBR/PU isteğe bağlıdır; PU astar yüksək silisiumlu sərt tullantılar üçün uyğundur və optimal aşınma müqavimətini təklif edir)

2. Möhkəmləndirici qat: Çox qatlı yüksək möhkəm lifli pərdə + polad məftilli spiral skelet, təzyiqi bərabər paylayan, mənfi təzyiq şəraitində çökmənin qarşısını alır

3. Xarici Rezin Qat: Havaya davamlı, ozona davamlı və UV şüalarına davamlı sintetik kauçuk, mədən sahələrində açıq hava təsirinə və kimyəvi korroziyaya davamlıdır.

4. Əlavə birləşdiricilər: Standart flanşlar, sürətli muftalar və çertyojlara uyğun olaraq sifariş edilmiş metal uclar

Performans Testi və Keyfiyyətə Nəzarət

1. Aşınma Müqaviməti Testi: Kvars qumu məhlulu ilə 72 saat davamlı aşınma, kütlə itkisi ≤ 0,05 q

2. Partlayış təzyiqi: Partlayış təzyiqi ani təzyiq təsirlərinə tab gətirə bilən iş təzyiqinin 3-4 qatına çatır

3. Nəbz Yorğunluğu: Çatlama, Delaminasiya və Deformasiya Olmadan 20 10.000 Təzyiq Dövrü

4. Bükülmə Performansı: Minimum əyilmə radiusunda qırılma və ya təbəqələşmə yoxdur

5. Media Müqaviməti: Turşu və qələvi məhlul mühitlərində stabil işləmə (pH 2-12)

Model və Spesifikasiya Parametr Cədvəli

Əsas üstünlüklər

1. Aşınmaya davamlı və uzun xidmət müddəti: Eksklüziv yüksək aşınmaya davamlı daxili rezin formulası kvars, dəmir filizi və mis filizi kimi yüksək qum tərkibli şlamlar üçün uyğun olan sərt hissəciklərdən eroziya itkisini əhəmiyyətli dərəcədə azaldır.

2. Böyük diametr və yüksək axın sürəti: DN100-dən DN1200-ə qədər bütün ölçüləri əhatə edir, iri miqyaslı tullantıların axıdılması sistemləri üçün uyğundur, nəqlin səmərəliliyini artırır və nasosun enerji istehlakını azaldır.

3. Zərbəyə davamlı və Partlayışa davamlı Boru: Çox qatlı kompozit gücləndirilmiş konstruksiya tıxanma və ya işə düşmə/söndürmə nəticəsində yaranan boru partlamalarının təhlükəsizlik təhlükələrini aradan qaldıraraq təzyiq dəyişkənliyini qoruyur.

4. Asan Quraşdırma və Aşağı Baxım Xərcləri: Polad borulardan əhəmiyyətli dərəcədə yüngüldür, döşənməsi və yerinin dəyişdirilməsi asandır, texniki xidmətin dayanma müddətini azaldır.

5. Mükəmməl Korroziya və Hava Müqaviməti: Xarici rezin təbəqə günəşə, yağışa və mədən sahəsinin korroziya dumanına davamlıdır, il boyu açıq havada işləmə zamanı sabit performansı təmin edir. 6. Tam Spesifikasiyalı Fərdiləşdirmə Xidməti

Zavod müxtəlif xüsusi layihə tələblərinə uyğun uzunluq, diametr, təzyiq dərəcəsi, birləşdirici üslub və astarın aşınma müqaviməti reytinqinin fərdiləşdirilməsini dəstəkləyir.

Real Engineering Application Cases

Məsələn 1: Daxili Monqolustan Dəmir Mədəninin Uzun Məsafəli Tullantıların Daşınması Layihəsi

1. Layihənin icmalı: Gündəlik emal gücü 8000 ton xam filiz, tullantıların bərk tərkibi 42%, orta, əsasən yüksək sərtlikli kvars, daşınma məsafəsi 3,5km, iş təzyiqi 2,8MPa, neytral şlam.

2. Dəstəkləyici həll: JIDONGDA DN200 PU astarlı polad məftilli spiral çevik şlanq, 6m/12m standart bölmələr, flanş bağlantısı.

3. Performans Nəticələri: Orijinal polad borular dəyişdirildikdən sonra vibrasiya və səs-küy 60% azaldı; dəyişdirilmədən 36 ay davamlı sabit əməliyyat; illik texniki xidmət xərcləri 85% azalıb; heç bir boru partlaması və ya sızma baş vermədi.

Tədqiqat 2: Peru Dağlıq Mis Mədəninin Doldurma Sistemi

1. Layihənin icmalı: 4500 metr hündürlükdə, aşağı temperaturlu, yüksək UV şüalı mühitdə tərkibində 45% qum olan mis şlak məhlulunun mənfi təzyiqlə sorulmasından istifadə edən yüksək hündürlükdə mədən.

2. Dəstəkləyici Həlli: Xüsusi dizayn edilmiş aşağı temperatura davamlı ikiqat polad məftillə gücləndirilmiş, ixraca uyğunluq keyfiyyətlərinə malik şlanq.

3. Performans: Mənfi təzyiqə qarşı düzləşdirmə performansı 3 dəfə yaxşılaşdırıldı; emiş zamanı çökmə olmaması; 98% -dən çox sabit illik axın sürəti; boru kəmərinin ümumi istismar xərcləri 73% azalıb.

Tətbiq olunan Ssenarilər

1. Tullantılar açıq/yeraltı mədənlərdə boru kəmərlərini nəql edir

2. Mineral emalı zavodlarında şlamın atılması üçün əsas və ikinci dərəcəli boru kəmərləri

3. Tullantı anbarlarının və tullantıların axıdılması layihələrinin quru və nəm doldurulması

4. Çay və sahil dibinin dərinləşdirilməsi üçün uzun məsafələrə palçıq daşınması

5. Liman toplu mineral tozların yüklənməsi və boşaldılması üçün məhlul boru kəmərləri

6. Müxtəlif sənaye bərk-maye qarışıq mühitlərin daşınması

Tez-tez verilən suallar

Q1. Yüksək aşınmaya malik kvars tullantıları üçün hansı üzlük materialı seçilməlidir?

A. Kvars və qranit kimi sərt hissəciklərin yüksək nisbətinə malik tullantılar üçün PU poliuretan astarına üstünlük verilən seçimdir. 72 saatlıq standart aşınma müqaviməti testi altında aşınma NR və SBR kauçukdan əhəmiyyətli dərəcədə aşağıdır və eyni iş şəraitində xidmət müddəti 2-3 dəfə artırıla bilər. Texniki komanda məhlul hissəciklərinin tərkibinə və pH dəyərinə əsaslanaraq optimal örtük düsturunu uyğunlaşdıra bilər.

Q2. JIDONGDA xüsusi mədən layihələri üçün boruların diametrini, uzunluğunu və təzyiq göstəricilərini fərdiləşdirə bilərmi?

A. Bəli, zavodumuz tam ölçülü fərdiləşdirmə təmin edir. Biz qeyri-standart uzunluqları, DN100-dən DN1200-ə qədər tam diametrləri və 1,0-dan 10MPa-a qədər çoxsaylı iş təzyiqlərini dəstəkləyirik. Flanşlar, sürətli muftalar və metal uclar tikinti təsvirlərinə uyğun olaraq fərdiləşdirilə bilər. Layihə parametrlərini təqdim etdikdən sonra 24 saat ərzində həll və kotirovka təqdim edəcəyik.

Q3. JIDONGDA Böyük Diametrli Tailings Slurry Horse üçün zəmanət müddəti nədir və satışdan sonra hansı dəstək daxildir?

A. Standart məhsullar göndərilmə tarixindən etibarən 12 aylıq zəmanətə malikdir. Normal iş şəraitində xammal və ya proseslərdə yaranan qüsurlar nəticəsində dəyən ziyan zəmanət müddəti ərzində pulsuz əvəz olunacaq. Peşəkar dağ-mədən boru kəməri mühəndisləri çəkmə, quraşdırma və müntəzəm texniki xidmət üçün uzaqdan təlimat verir; iri miqyaslı mədən layihələri üçün yerində texniki xidmətlər müzakirə oluna bilər.
