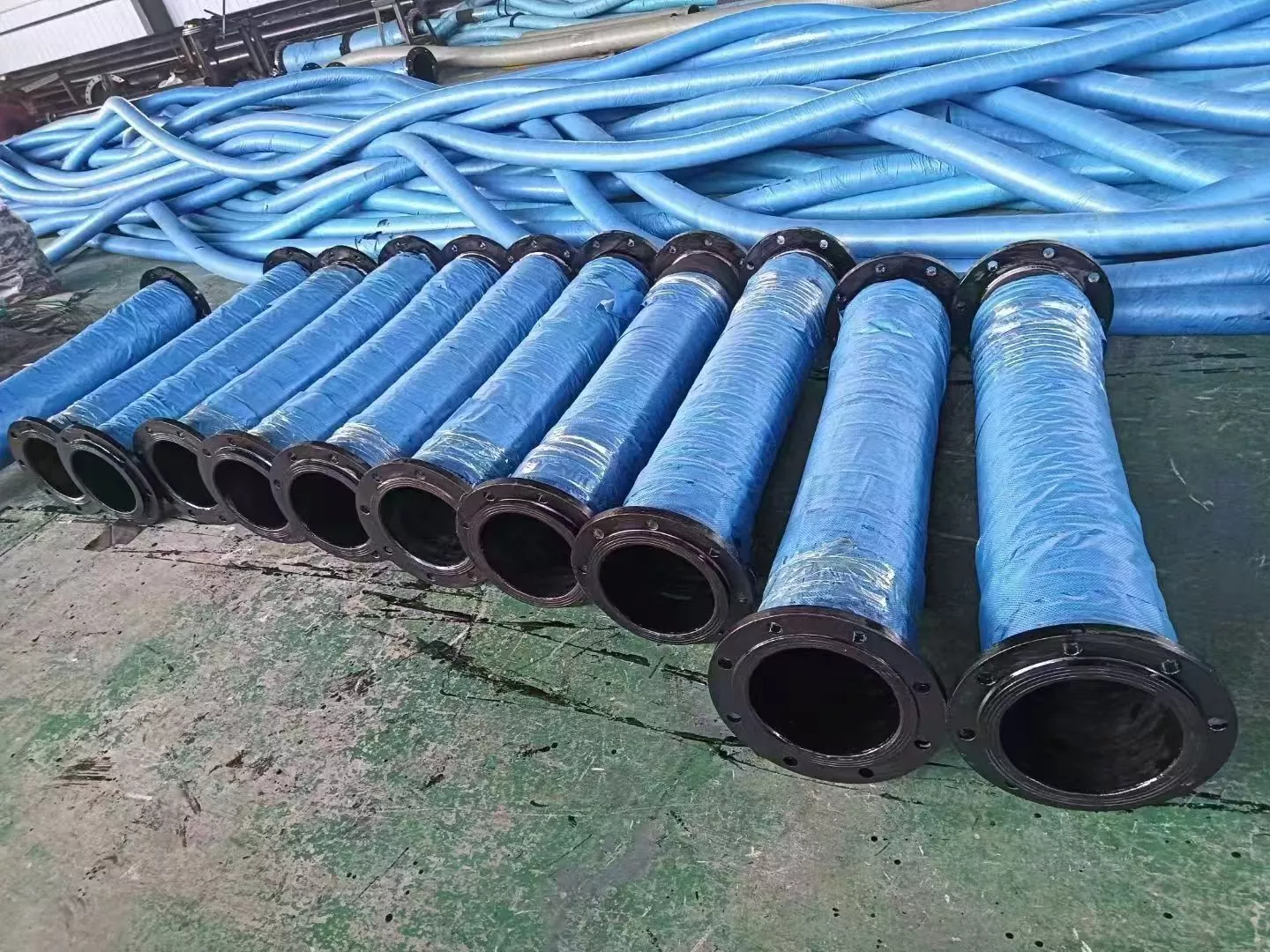

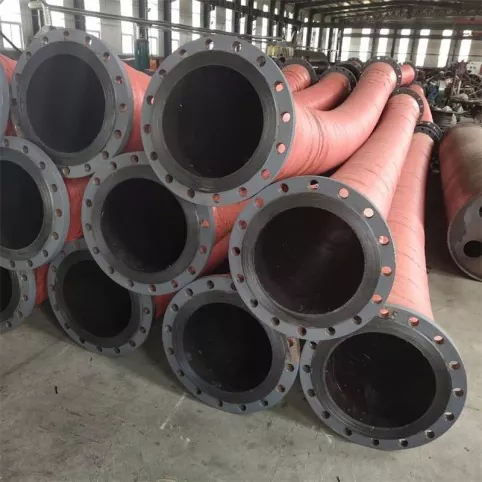

Böyük diametrli emiş və boşaltma flanşlı rezin şlanq

Böyük Diametrli Emiş və Boşaltma Flanşlı Rezin Hortum böyük axınlı medianın çevik daşınması üçün istifadə edilən sənaye şlanqının bir növüdür. O, əsasən sabit boru kəmərləri və nasoslar, avadanlıq və ya daşınan boru kəməri sistemləri arasında əlaqə, yerdəyişmə və emiş/boşaltma vəziyyətinə uyğunlaşmanı həll edir.

Mövcud məhsul məlumatlarına görə, bu seriya əsasən su, dəniz suyu, şlam, mineral şlam, qum, çınqıl, tullantılar və bəzi sənaye mayelərinin daşınması üçün istifadə olunur.

JIDONGDA Hortum müştərilərin spesifikasiyasına, texniki parametrlərinə, çertyojlarına və ya faktiki iş şəraitinə uyğun olaraq məhsulları konfiqurasiya edə bilər.

Satınalma zamanı şlanq strukturunun faktiki boru kəməri sisteminə uyğun olmasını təmin etmək üçün daxili diametri, uzunluğu, iş təzyiqi, vakuum təzyiqi, orta, temperatur və flanş standartını təsdiqləmək tövsiyə olunur.

Əsasən müsbət təzyiqin ötürülməsi üçün istifadə edilən adi şlanqlarla müqayisədə, bu məhsul strukturda emiş və vakuum tətbiqləri üçün dəstək təmin edə bilən spiral polad məftil dəstək seçimi əlavə edir.

Çox qatlı parça/kordon parça möhkəmlətmə təbəqəsi iş təzyiqinə tab gətirmək üçün istifadə olunur, daxili rezin və xarici rezin isə mühitə, temperatura və iş mühitinə görə seçilir.

İş prinsipi və struktur birləşməsi

Böyük Diametrli Emiş və Boşaltma Flanşlı Rezin Şlanq aşağıdakıların birləşməsi vasitəsilə media daşınmasına nail olur:

Daxili Rezin Qat + Möhkəmləndirici Qat + Spiral Polad Tel Çərçivə (model konfiqurasiyasına görə) + Xarici Rezin Qat + Son Flanşlar

Boşaltma əməliyyatı zamanı daxili təzyiq əsasən möhkəmləndirici təbəqə tərəfindən dəstəklənir.

Emiş və ya vakuum əməliyyatı zamanı spiral polad məftil çərçivəsi çevrəvi dəstək təmin edərək, şlanqın düzləşməsi və çökməsi riskini azaltmağa kömək edir.

Son flanşlar nasoslar, klapanlar, boru kəmərləri və digər avadanlıqlarla boltlu birləşmələr üçün istifadə olunur.

Flanşın spesifikasiyası yerli boru kəməri standartlarına və ya müştəri cizgilərinə uyğun olaraq təsdiqlənə bilər ki, bu da qoşulma ölçülərinin uyğunsuzluğundan yaranan quraşdırma problemlərini azaldır.

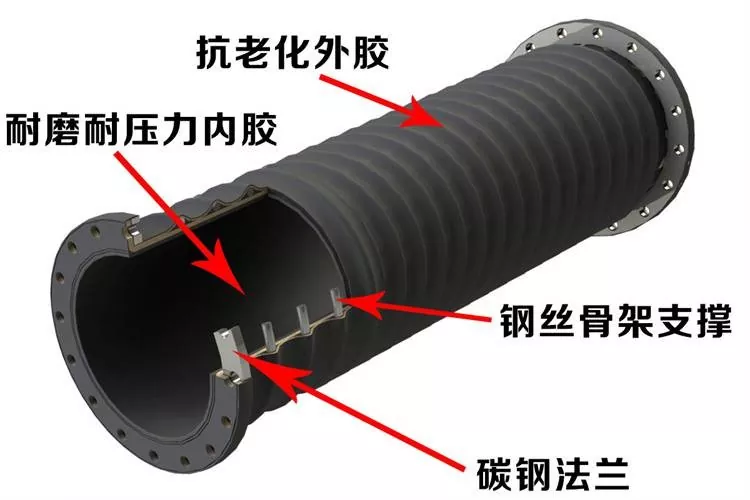

Məhsulun struktur təsviri

Struktur: Aşınmaya davamlı Daxili Kauçuk, Möhkəmləndirici Qat, Spiral Polad Tel Çərçivə, Xarici Rezin və Karbon Polad Flanş

Əsas strukturun təsviri

• Daxili Rezin Qat:
Birbaşa ötürmə mühiti ilə əlaqə qurur. Uyğun rezin materiallar su, şlam, mineral məhlul, qum və çınqıl kimi mühitlərə, habelə faktiki iş şəraitinə görə seçilə bilər.

• Gücləndirilmiş Parça Qatı:
Əsas təzyiq yükünə tab gətirmək üçün çox qatlı kordon parça/parça möhkəmləndirici strukturdan istifadə edir.

• Spiral Polad Tel Çərçivə:
Şlanq gövdəsinə dəstək verən emiş və ya vakuum daşıma tələb edən struktur həllər üçün istifadə olunur.

• Xarici Rezin Qat:
Xarici qoruma təmin edir və yaşlanma müqavimətinə, aşınma müqavimətinə və açıq iş şəraitinə görə seçilə bilər.

• Son Flanş:
Karbon polad və ya paslanmayan polad flanşlarla təchiz oluna bilər və müştəri standartlarına, ölçülərinə və ya təsvirlərinə uyğunlaşdırıla bilər.

Əsas Üstünlüklər

Böyük diametrli daşıma:
Böyük axınlı media daşınması üçün uyğun olan müxtəlif böyük diametrli spesifikasiyalarda mövcuddur. Faktiki mövcud diametr diapazonu texniki tələblərə uyğun olaraq təsdiqlənməlidir.

Emiş və Boşaltma Uyğunluğu:
Struktur konfiqurasiyaya görə, media emiş, boşaltma və ya birləşdirilmiş emiş və boşaltma nəqli üçün istifadə edilə bilər.

Rahat flanş bağlantısı:
Flanşlar GB, DIN, ANSI, JIS, ASME və müştəri təsvirləri kimi ümumi standartlara uyğun olaraq konfiqurasiya edilə bilər.

İsteğe bağlı aşınmaya davamlı həllər:
Bulamaç, mineral məhlul, qum və çınqıl kimi aşındırıcı mühitlər üçün aşınma şərtlərinə uyğun olaraq uyğun daxili rezin və möhkəmləndirici konstruksiyalar seçilə bilər.

Çevik Bağlantı:
Rezin şlanqlar müəyyən əyilmə və yerdəyişmə uyğunluğu təmin edir, avadanlığın vibrasiyası, boru kəmərinin yerdəyişməsi və quraşdırmanın sapma şəraiti üçün uyğundur.

İş şəraitinə uyğun olaraq fərdiləşdirilir:
OEM və qeyri-standart fərdiləşdirmə diametr, uzunluq, təzyiq, vakuum təzyiqi, temperatur, rezin material, flanş spesifikasiyası və rəng əsasında mövcuddur.

Texniki Spesifikasiyalar

Aşağıdakı parametrlər mövcud məhsul məlumatlarından tərtib edilir. Müxtəlif diametrlər, strukturlar, uzunluqlar və iş şəraiti son performansa təsir göstərə biləcəyi üçün, rəsmi satınalma üçün təsdiqlənmiş texniki parametrlər/çizgilər üstünlük təşkil etməlidir.

Spesifikasiyanın təsdiqi qeydi:
Orijinal məhsul məlumatında iki fərqli diametr diapazonu təsviri var: “DN100–DN1000” və “DN100–DN2000”, cari parametr cədvəlində isə DN500-ə qədər siyahı var. Veb saytında uyğunsuz məlumatların qarşısını almaq üçün, dərc etməzdən əvvəl faktiki istehsal və təchizat imkanlarına uyğun olaraq son böyük diametrli tədarük diapazonunu təsdiqləmək tövsiyə olunur.

Tətbiq Ssenariləri

Mədən

Tərkibində hissəciklər olan mineral məhlulların, tullantıların və şlamların daşınması üçün istifadə olunur.

Yüksək aşındırıcı mühitlər üçün daxili rezin material və möhkəmləndirici struktur hissəcik ölçüsünə, konsentrasiyasına, axın sürətinə və təzyiqə görə seçilməlidir.

Dərinləşdirmə

Dərinləşdirmə gəmiləri, məhlul nasosları, palçıq axıdıcı boru kəmərləri və bəzi sualtı daşıma sistemləri üçün uyğundur.

Bulamaç, şlam, qum və digər materialların sorulması və boşaldılması üçün istifadə edilə bilər.

Limanlar və Terminallar

Böyük diametrli tutum və çevik birləşmələr tələb edən maye və ya material daşıma sistemlərində istifadə olunur.

Flanş spesifikasiyalar yerində əlaqə tələblərinə uyğun olaraq konfiqurasiya edilə bilər.

Qum və Çınqıl

Qum, çınqıl, su-qum qarışıqları, məhlul və digər hissəcik tərkibli materialların daşınması üçün uyğundur.

Aşınmaya davamlı strukturlar faktiki aşınma şərtlərinə uyğun olaraq seçilə bilər.

Polad Sənayesi

Sənaye suyu, şlam, mineral şlam və bəzi sənaye media daşınması üçün istifadə edilə bilər.

Böyük miqyaslı avadanlıqlar arasında çevik boru kəmərləri birləşmələri üçün də uyğundur.

İnşaat və Mühəndislik

Təzyiq səviyyəsinə, orta və struktur konfiqurasiyaya görə, maye və ya material daşınması üçün tikinti avadanlığı və mühəndislik layihələrində tətbiq oluna bilər.

Sənaye materialının ötürülməsi

Enerji, suyun təmizlənməsi və mühəndislik avadanlığı kimi sənaye daşıma sistemləri üçün uyğundur.

Fərdi həllər media və faktiki iş şəraitinə uyğun olaraq mövcuddur.

Seçim Bələdçisi və Satınalma Təsdiqi

Böyük Diametrli Emiş və Boşaltma Flanşlı Rezin Şlanq alarkən, yalnız daxili diametrə əsaslanaraq qiymət vermək tövsiyə edilmir.

Emiş və boşaltma şlanqları üçün vakuum təzyiqi, orta aşınma, temperatur və flanş qoşulma tələbləri strukturun son konfiqurasiyasına və xidmət performansına təsir edəcək.

• Əvvəlcə daşıyıcı vasitəni təsdiqləyin:
Su, dəniz suyu, şlam, mineral məhlul, tullantılar, qum, çınqıl və ya digər sənaye mühitləri.

• İş şəraitini təsdiqləyin:
Axın sürəti, iş təzyiqi, işçi vakuum təzyiqi, orta temperatur, orta konsentrasiya və hissəcik ölçüsü.

• Quraşdırma tələblərini təsdiqləyin:
Daxili diametri, uzunluğu, əyilmə/yer dəyişdirmə tələbləri, flanş standartı, flanş ölçüləri və sızdırmazlıq səthinin növü.

• Mineral məhlul, tullantılar və qum/çınqıl kimi yüksək aşınmalı tətbiqlər üçün:
Aşınmaya davamlı daxili rezin məhlulu təsdiqlənməlidir.

• Emiş və ya vakuum daşıma tətbiqləri üçün:
Vakuum təzyiqinin səviyyəsi müəyyən edilməli və spiral polad məftil çərçivəsinin tələb olunub-olunmaması təsdiqlənməlidir.

• Qeyri-standart layihələr üçün:
Texniki təsdiq üçün cizgiləri, köhnə şlanq nümunələrini və ya faktiki əlaqə ölçülərini təqdim etmək tövsiyə olunur.

Əməliyyat tədbirləri

· İş təzyiqi, vakuum təzyiqi və temperatur təsdiqlənmiş şlanq modelinin icazə verilən diapazonunu keçməməlidir. Xüsusi məhdudiyyətlər məhsulun texniki təsdiq sənədlərinə tabe olmalıdır.

· Qum və mineral məhlul kimi aşındırıcı maddələr daşıyarkən, uyğun daxili rezin strukturu faktiki aşınma şəraitinə uyğun seçilməli və şlanq gövdəsi mütəmadi olaraq yoxlanılmalıdır.

· Flanş quraşdırmadan əvvəl quraşdırma zamanı məcburi hizalanmanın qarşısını almaq üçün flanş standartını, boltlar arası məsafəni, sızdırmazlıq səthini və boltun birləşmə ölçülərini yoxlayın.

· Sorma tətbiqləri üçün vakuum tələbi və spiral polad məftil möhkəmləndirilməsi konfiqurasiyası təsdiqlənməlidir. Şlanqın anormal düzləşməsi, çökməsi və ya deformasiyası baş verərsə, şlanqdan istifadəni dayandırın və iş şəraitini yoxlayın.

· Quraşdırma və daşıma zamanı birləşmə hissələrinin və şlanq gövdəsinin zədələnməsini azaltmaq üçün lazımsız zərbələrdən, flanş uclarını sıxmaqdan və ya dartmaqdan çəkinin.

· Xüsusi kimyəvi mühit, yüksək temperatur mühiti və ya qeyri-standart iş şəraiti üçün satın almadan əvvəl orta tərkibi və temperatur kimi məlumatları təqdim edin. Texniki heyət materialın uyğunluğunu təsdiq etməlidir.

Baxım və Xidmət Ömrünün İdarə Edilməsi

Böyük diametrli rezin şlanqların faktiki xidmət müddəti daşıma mühiti, təzyiq, vakuum təzyiqi, temperatur, əyilmə, quraşdırma vəziyyəti və istifadə tezliyi ilə bağlıdır.

Buna görə baxım diqqət yetirməlidir:

Müntəzəm Təftiş + Əməliyyat Vəziyyəti Qeydləri + Anormal Vəziyyətlərin Vaxtında Müalicəsi

· Xarici rezin təbəqədə çatların, anormal aşınmanın, qabarıqlığın və ya digər görünən zədələrin olub olmadığını mütəmadi olaraq yoxlayın.

· Flanş qoşulma sahəsində boşluq, sızma və ya anormal deformasiya olub olmadığını yoxlayın.

· Anormal düzləşmə, çökmə və ya deformasiyaya diqqət yetirərək, emiş və boşaltma əməliyyatları zamanı şlanqın vəziyyətini yoxlayın.

· Mineral məhlul və qum/çınqıl kimi aşındırıcı vasitələr üçün gələcək seçim optimallaşdırılması üçün istinad kimi faktiki istifadəyə uyğun aşınma şərtlərini qeyd edin.

· Şlanq işlək vəziyyətdə olduqda, iti əşyalarla uzunmüddətli sıxılmadan çəkinin. İstifadə və saxlama zamanı lazımsız əyilmə və təsirləri minimuma endirin.

· Anormal təzyiq, aşkar sızma, struktur zədələnməsi və ya anormal əlaqə baş verərsə, şlanqdan istifadəni dayandırın və texniki yoxlama aparın.

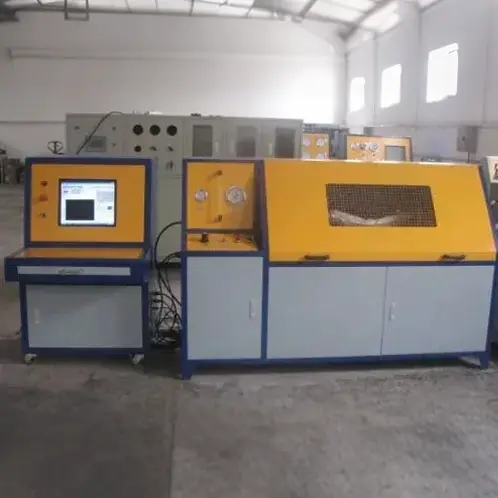

Keyfiyyətə Nəzarət və Çatdırılma

Mövcud məhsul məlumatlarına əsasən, hazır məhsullar məhsulun spesifikasiyasına və müştəri tələblərinə uyğun olaraq yoxlanıla bilər, o cümlədən:

· Görünüş

· Daxili diametr

· Xarici diametr

· Uzunluq

· Flanş ölçüləri

· Təzyiq

· Vakuum / Mənfi təzyiq

· Sərtlik

· Rezin performansı

Müştərilərin xüsusi sınaq tələbləri varsa, yoxlama maddələri və qəbul standartları sifariş verməzdən əvvəl təsdiqlənməlidir.

Xüsusi hazırlanmış məhsullar üçün spesifikasiyalar, flanş tələbləri, təzyiq səviyyəsi, vakuum təzyiqi, daşıyıcı mühit və çatdırılma tələbləri texniki təsdiqləmə mərhələsində təsdiqlənə bilər.

Tez-tez verilən suallar

1. Böyük Diametrli Emiş və Boşaltma Rezin Şlanq üçün hansı spesifikasiyalar mövcuddur?

Cari parametr məlumatı DN100, DN150, DN200, DN250, DN300, DN400 və DN500 mm daxil olmaqla ümumi daxili diametrləri sadalayır. Layihə tələblərinə uyğun olaraq daha böyük ölçülər texniki cəhətdən təsdiqlənə bilər.

2. Hortumda flanşlar quraşdırıla bilərmi?

Bəli. Məhsul flanş birləşmələrindən istifadə edir və GB, DIN, ANSI, JIS, ASME standartlarına və ya müştəri rəsmlərinə uyğun təchiz oluna bilər.

3. Mineral məhlul və tullantıların daşınması üçün istifadə edilə bilərmi?

Bəli. Bulamacın konsentrasiyasına, hissəcik ölçüsünə, axın sürətinə, təzyiqə və temperatura görə uyğun aşınmaya davamlı strukturlar seçilə bilər. Son həll faktiki iş şəraitinə uyğun olaraq təsdiqlənməlidir.

4. Dərinləşdirmə layihələri üçün istifadə edilə bilərmi?

Bəli. Şlanq dərinləşdirmə sisteminin mühitinə, təzyiqinə, vakuum tələblərinə və quraşdırma metoduna görə seçilə bilər.

5. Rəsmlərə uyğun olaraq fərdiləşdirilə bilərmi?

Bəli. Müştərilər şlanq gövdəsini və flanş quruluşunu təsdiqləmək üçün çertyojlar, nümunələr və ya ətraflı texniki parametrlər təqdim edə bilərlər.

6. MOQ nədir?

MOQ məhsulun növü, spesifikasiyası, uzunluğu və fərdiləşdirmə tələblərindən asılıdır.

Standart məhsullar kiçik partiyalı alışı dəstəkləyə bilər. Xüsusi miqdar kotirovka zamanı təsdiqlənməlidir.

7. Nümunələr təqdim edilə bilərmi?

Bəzi standart məhsullar nümunələr və ya nümunə dəstəyi təmin edə bilər. Nümunə dəyəri və daşınma dəyəri xüsusi məhsul və sifariş vəziyyətinə uyğun olaraq təsdiqlənməlidir.

8. Çatdırılma müddəti nə qədərdir?

Standart məhsullar adətən 7-20 iş günü tələb edir.

Xüsusi hazırlanmış məhsullar, böyük diametrli şlanqlar və xüsusi spesifikasiyalar üçün çatdırılma müddəti struktur, kəmiyyət və istehsal tələblərinə uyğun olaraq təsdiqlənməlidir.

Sifariş verməzdən əvvəl aydın çatdırılma cədvəli təqdim olunacaq.

9. Toplu sifarişlər üçün keyfiyyətə necə zəmanət verilir?

Keyfiyyət yoxlamaları məhsulun spesifikasiyasına və müştəri tələblərinə uyğun olaraq həyata keçirilə bilər, o cümlədən görünüş, ölçülər, flanş, təzyiq və vakuum sınağı.

Xüsusi yoxlama maddələri satın almadan əvvəl təsdiqlənməlidir.
